KGN-12 型箱型固定式金属封闭开关设备

零售价
0.0
市场价
0.0
浏览量:
1000
产品编号
所属分类
高压开关柜
数量
-
+
库存:
0
产品描述

1、用途与适用范围

KGN-12型箱型固定式金属封闭开关设备(简称开关柜),适用于3-12KV三相交流50Hz,单母线或单母线带旁路以及双母线系统中作为接受和分配电能之用。可满足各类型发电厂、变电站(所)及工矿企业的使用要求。

本产品符合国标GB3906-2006《3-35kV交流金属封闭开关设备》以及国际标准IEC298的要求。本产品结构合理,安全可靠性高,操作维护简便;具有“五防”功能,防护等级达到IP2X。

本产品主开关采用ZN28A-12型真空断路器和VS1-12型真空断路器,操作机构可配用CT19B弹簧操作机构。隔离开关采用GN30-10旋转隔离开关。



2、正常使用环境条件

(1)周围空气温度:上限+40℃;下限-25℃;

(2)海拔高度:不超过2000m;高原全工况型产品不超过3000m;

(3)相对温度:日平均不大于95%;月平均不大于90%,允许短时凝露;

(4)地震烈度不超过8度;

(5)没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场合。

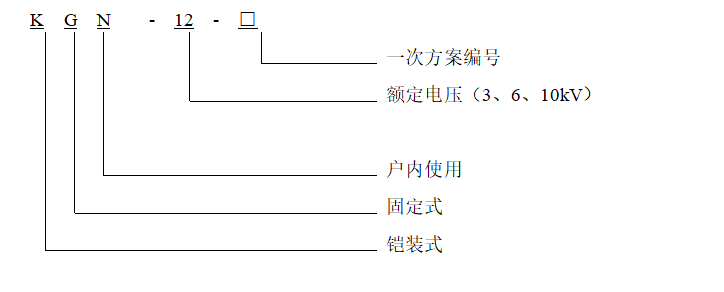

3、型号含义

1

4、技术数据



4.1、开关柜的技术数据见表1

项号 项目 单位 技术参数
1 额定电压 kV 3,6,10
2 最高工作电压 kV 3.5,6.9,12
3 额定电流 A 630~2500
4 最大工作电流 A 630 1000 1000 2000 2500
5 额定开断电流 kA 20 31.5 40
6 额定热稳定电流 kA 20 31.5 40
7 额定动稳定电流 kA 50 80 100
8 额定关合电流 kA 50 80 100
9 热稳定时间 s 4
10 防护等级   IP2X
11 母线系统   单母线
12 操作方式   弹簧储能式
13 外形尺寸(宽×深×高) mm 1200×1200×2650
14 重量 kg



4.2、真空断路器的技术数据见表2

名     称 单位 VS1-12/ VS1-12/ VS1-12/
1250A-20kA 1250A-31.5kA 2500A-40kA
  2000A-31.5kA
额定电压 kV 10
最高工作的电压 kV 12
额定频率 Hz 50
额定电流 A 1250 1250、2000 2500
额定开断电流(有效值) kA 20 31.5 40
额定关合电流(峰值) kA 50 80 100
额定热稳定电流(有效值) kA 20 31.5 40
额定动稳定电流(峰值) kA 50 80 100
热稳定时间 s 4
机械寿命 10000
额定短路开断电流开断次数 30(50)
真空灭弧室真空度 Pa 不低于6.6×10-2
燃弧时间 ms ≤20



4.3、操动机构的技术数据

(1)储能电机采用单相永磁直流电机见表3

型   号 66ZY-CJ01A
额定工作电压(V) 交直溜:110-220
电动额定输入功率(W) 75~120
正常工作电压范围 85%~110%额定工作电压
额定工作电压储能时间(S) ≤12



(2)分、合闸电磁铁技术参数见表4

额定电压(V) DC110 DC220 AC110 AC220
额定电流(A) 3.5 1.4 2.1 1.9
额定电功率(VA) 385 308 231 418
20℃时线圈电阻值 34±1.85 161±3.5 13.4±1.4 13.4±1.4
正常工作电压范围 分闸为65%~120%额定电压,小于30%时不得分闸;
合闸为85%~110%额定电压。



4.4、真空断路器的调整参数见表5

序号 名    称 单  位 数  据
1 触头开距 mm 12±1
2 接触行程 4±1
3 油缓冲器缓冲行程 100-3
4 相间中心距 mm 250(210)
5 三相分闸同期性 ms ≤2
6 合闸触头弹跳时间 ≤5
7 合闸触头接触压力 N 2000±200
8 平均分闸速度(接触油缓冲器前) m/s 1±0.3
9 平均合闸速度 0.55±0.15
10 各项导电回路电阻 μΩ ≤40
11 动静触头累积允许磨损厚度 mm 3



4.5、隔离开关的技术参数见表6、表7

名  称 GN30-10/400 GN30-10/630 GN30-10/1000
GN30-10D/400 GN30-10D/630 GN30-10D/1000
额定电压 kV 10
最高工作电压 kV 12
额定电流 A 400 630 1000
4s额定热稳定电流 kA 12.5 20 31.5
额定动稳定电流 kA 31.5 50 80
额定绝缘水平 1.2/50μs雷电冲击耐压 kV 75
1min工频耐压 kV 42



名    称 GN30-10/2000A GN30-10/3150A
额定电压 kV 10
最高工作电压 kV 12
额定电流 A 2000 3150
4s额定热稳定电流 kA 40 50
额定动稳定电流 kA 100 125
绝缘水平 雷电冲击耐压 相对地、相间 kV 75
断口间 85
1min工频耐压 相对地、相间 kV 42
断口间 53



4.6、隔离开关的调整参数见表8、表9

名 称 单位 GN30-10/400 GN30-10/630 GN30-10/1000
弹簧正压力 N 400±40 400±40 600±60
三相刚合位置同期性   ≯3
三相刚合位置偏斜   ≯2
主回路导体(高电位)对地距离 mm ≮125
极间绝缘距离   ≮125
接地刀开距   ≮125
各相回路电阻(主回路) μΩ ≯75 ≯70 ≯45



名  称 单位 GN30-10/2000A GN30-10/3150A
各相回路电阻 μΩ 12.5 8
三相刚合位置同期性 mm ≯3
三相刚合位置偏斜 ≯2
主回路导体(高电位)对地距离 ≮125
