XGN15-12固定式交流金属环网开关设备

零售价
0.0
市场价
0.0
浏览量:
1000
产品编号
所属分类
高压开关柜
数量
-
+
库存:
0
产品描述

概述

XGN15-12(L)/T630-25及XGN155-12(L-R)/T100-31.5箱型固定式交流金属封闭开关设备主要用于三相交流50HZ,额定电压10KV的电力系统的环网供电或双辐射供电,也可用于终端供电的保护装置,它适用于箱式变电站,尤其是紧凑型箱变中。

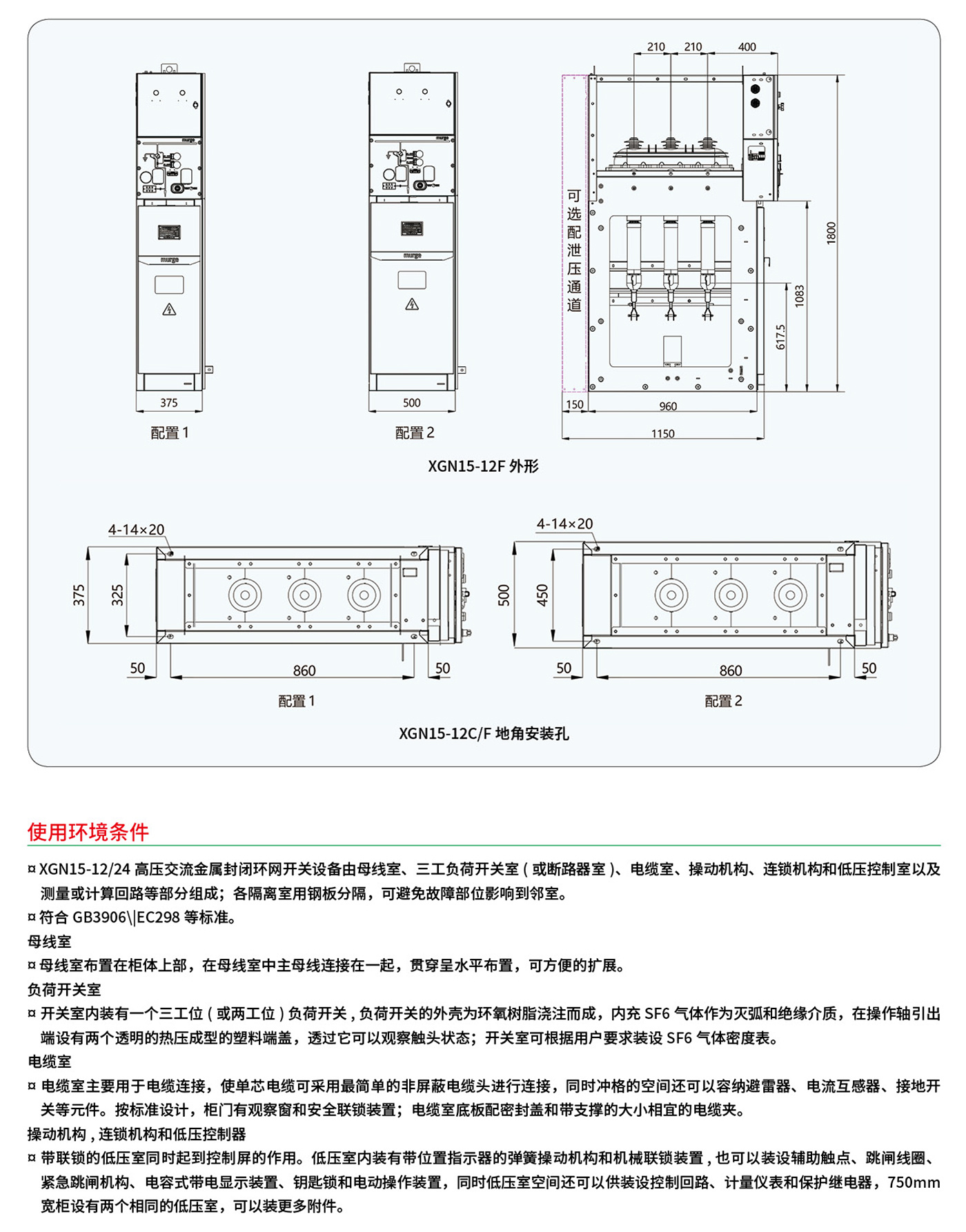

开关柜的主要结构

由母线室,三工位负荷开关室(或断路器室)。电缆室。操动机构,联锁机构和低压控制以及测量回路等部分组成。各隔室用钢板分隔,可避免放障部位影响到邻室。符合GB3926,IEC298等标准。

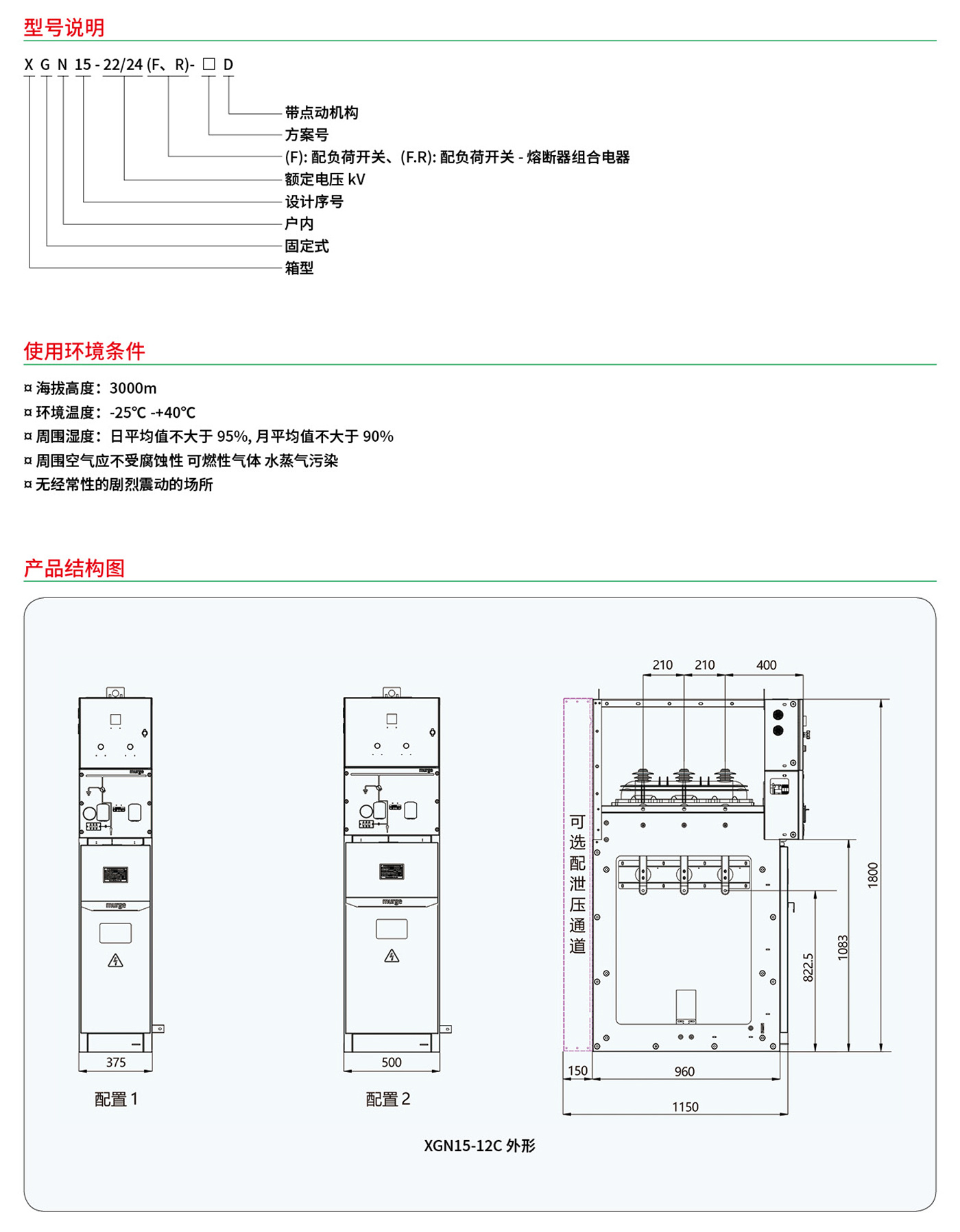

使用环境条件

海拔高度:3000m

环境温度:-25摄氏度-+40摄氏度

周围湿度:日平均值不大于95%,月平均值不大于90%

周围空气应不受腐蚀性可燃性气体水蒸气污染

无经常性的剧烈震动的场所



主要技术参数

序号 项目 单位 参数
1 额定电压 KV 40.5
2 额定频率 HZ 50
3 额定绝缘水平 1min工频耐压 KV 对地及相间42,隔离断口48
雷电冲击耐压 KV 对地及相间75,隔离断口85
4 主母线额定电流 A 630
5 额定电流 A 630
6 额定闭环开断电流 A 630
7 额定有功负载开断电流 A 630
8 额定电缆充电开断电流 A 10
9 额定转移电流 A 1700
10 开断空载容量 A 1250
11 额定关合电流(峰值) KVA 63
12 额定短时耐受电流(2s) KA 25
13 额定峰值耐受电流 KA 63
14 额定短路开断电流 KA   31.5
15 额定回路峰值耐受电流 KA 63
16 接地回路短时耐受电流 KA 25
17 配用熔断器型号     S£LAJ
18 辅助回路额定电压 V 220,110,48,42
19 防护等级   IPX3X
20 机械寿命 负荷开关 5000
接地开关 2000
