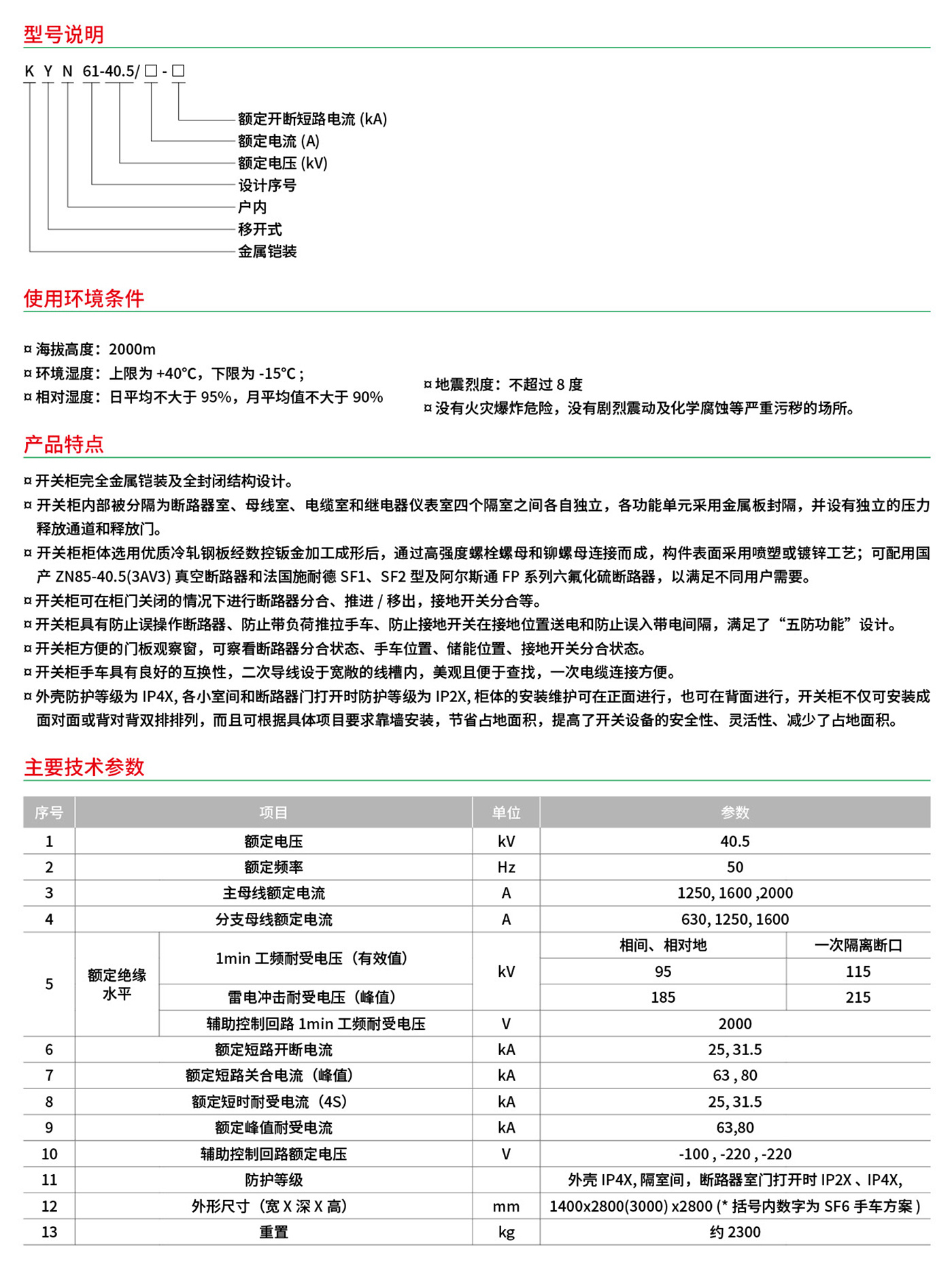

概述

KYN61-40.5铠装移开式交流金属封闭开关设备(以下简称开关柜)适用于三相交流50HZ、40.5kv单母线及单母线分断电力系统,主要应用于发电厂、变电所及工矿企业、高层建筑的变配电中作为接受和分配电能之用,并对电路实行控制、保护和检测,满足IEC60298、GB3906、GB3906、DL404等标准的要求,并具有完备的“五防”功能。



特点

采用热缩绝缘材料及环氧涂覆绝缘工艺,优化电极形状,柜体结构紧凑,缩小占地面积;

开关柜柜体选用优质冷轧钢板经数控钣金加工成形后,通过高强度螺栓螺母和铆螺母连接而成,构件表面采用喷塑或镀锌工艺;

可配用国产ZN85-40.5(3AV3)真空断路器和法国施耐德SF1、SF2型及阿尔斯通FP系列六氟化硫断路器,以满足不同用户需要;

开关柜各功能小室采用金属板封隔,并设有独立的压力释放通道;

断路器、接地开关等操作均可在开关柜门关闭情况下进行,即可实现关门操作;

开关柜结构适应性强,主接线方案可以达到198种以上,能满足不同用户的需要;

手车、断路器,接地开关和后柜门之间设有防止错误操作的机械连锁装置,“五防”功能齐全,安全可靠。



使用环境条件

海拔高度:2000m

环境湿度:上限为+40℃,下限-15℃

相对湿度:日平均不大于95%,月平均值不大于90%

地震烈度:不超过8度

没有火灾爆炸危险,没有剧烈震动及化学腐蚀等严重污染的场所。



主要技术参数

序号 项目 单位 参数
1 额定电压 KV 40.5
2 额定频率 HZ 50
3 主母线额定电流 A 125,016,002,000
4 分支母线额定电流 A 630,125,016,000
5 额定绝缘水平 1min工频耐受电压(有效值) KV 相间、相对地 一次隔离断口
95 115
雷电冲击耐受电压(峰值) 185 215
辅助控制回路1min工频耐受电压 V 2000
6 额定短路开断电流 KA 25,31.5
7 额定短路关合电流(峰值) KA 63,80
8 额定短时耐受电流(4s) KA 25,31.5
9 额定峰值耐受电流 KA 63,80
10 辅助控制回路额定电压 V -100,-220,-220
11 防护等级   外壳IP4X,隔室间,断路器室门打开时IP2X
12 外形尺寸(宽*深*高) mm 1400*2800(3000)*2800
13 重量 kg 约2300
