ZGS11、ZGS13型美式箱变

零售价
0.0
市场价
0.0
浏览量:
1000
产品编号
所属分类
美式箱变
数量
-
+
库存:
0
产品描述

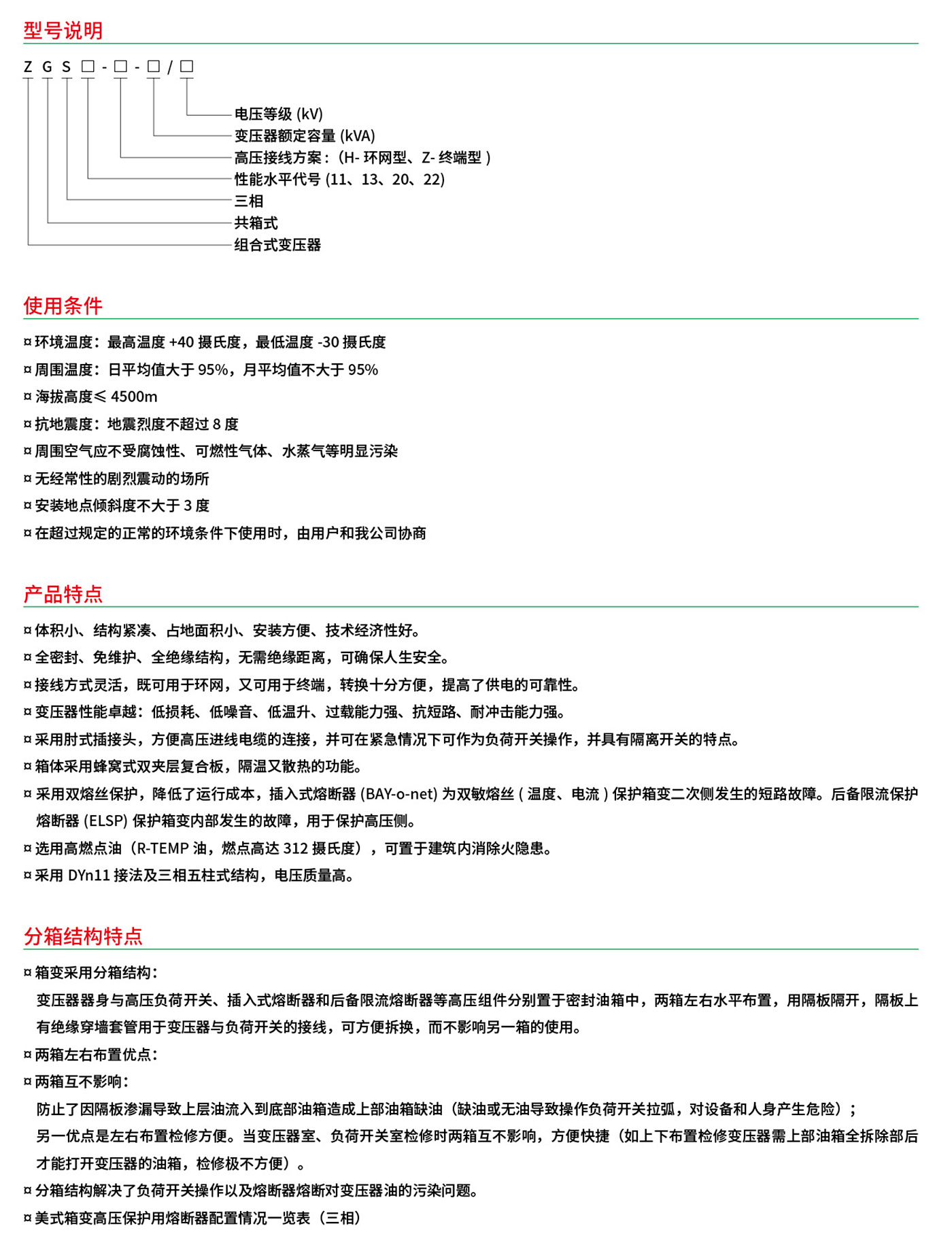

概述

组合式变压器,俗称美式箱变,具有供电可靠、结构合理、安装迅速、灵活、操作方便、体积小等卓越性能,广泛用于工业园、居民小区、商业中心、城市道路以及高层建筑等各种场所。该类产品与目前国内生产的欧式箱变不同在于:美式箱变是将变压器铁芯、高压负荷开关保护用熔断等设备一体化设计、放置与同一邮箱中、因而体积较小。

使用环境条件

· 环境温度:最高温度+40摄氏度,最低温度-30摄氏度

· 周围温度:日平均值大于95%,月平均值不大于95%

· 海拔高度≤3000m

· 抗地震度:地震烈度不超过8度

· 周围空气应不受腐蚀性。无可燃性气体水蒸气明显无污染

· 无经常性的剧烈震动的场所

· 安装地点倾斜度不大于3度

· 在超过GB3906规定的正常的 环境条件下使用时,由用户和我公司协商

产品特点

· 体积小、结构紧凑、仅为同容量欧式箱变三分之一左右。

· 全密封、全绝缘结构,无需绝缘距离,可确保人生安全。

· 既可用于环网,又可用于终端,转换十分方便,提高了供电的可靠性。

· 变压器性能卓越:低损耗、低噪音、低温升、过载能力强、抗短路、耐冲击能力强。

· 电缆接头可操作200A负荷电流,在紧急情况下可作为负荷开关操作,并具有隔离开关的特点。

· 采用双熔丝保护,降低了运行成本,插入式熔断器为双敏熔丝(温度、电流)

· 选用高燃点油(R-TEMP油,燃点高达312摄氏度),可置于建筑内消除火隐患。

· 采用DYn11接法及三相五柱式结构,优点是电压质量高,中性点

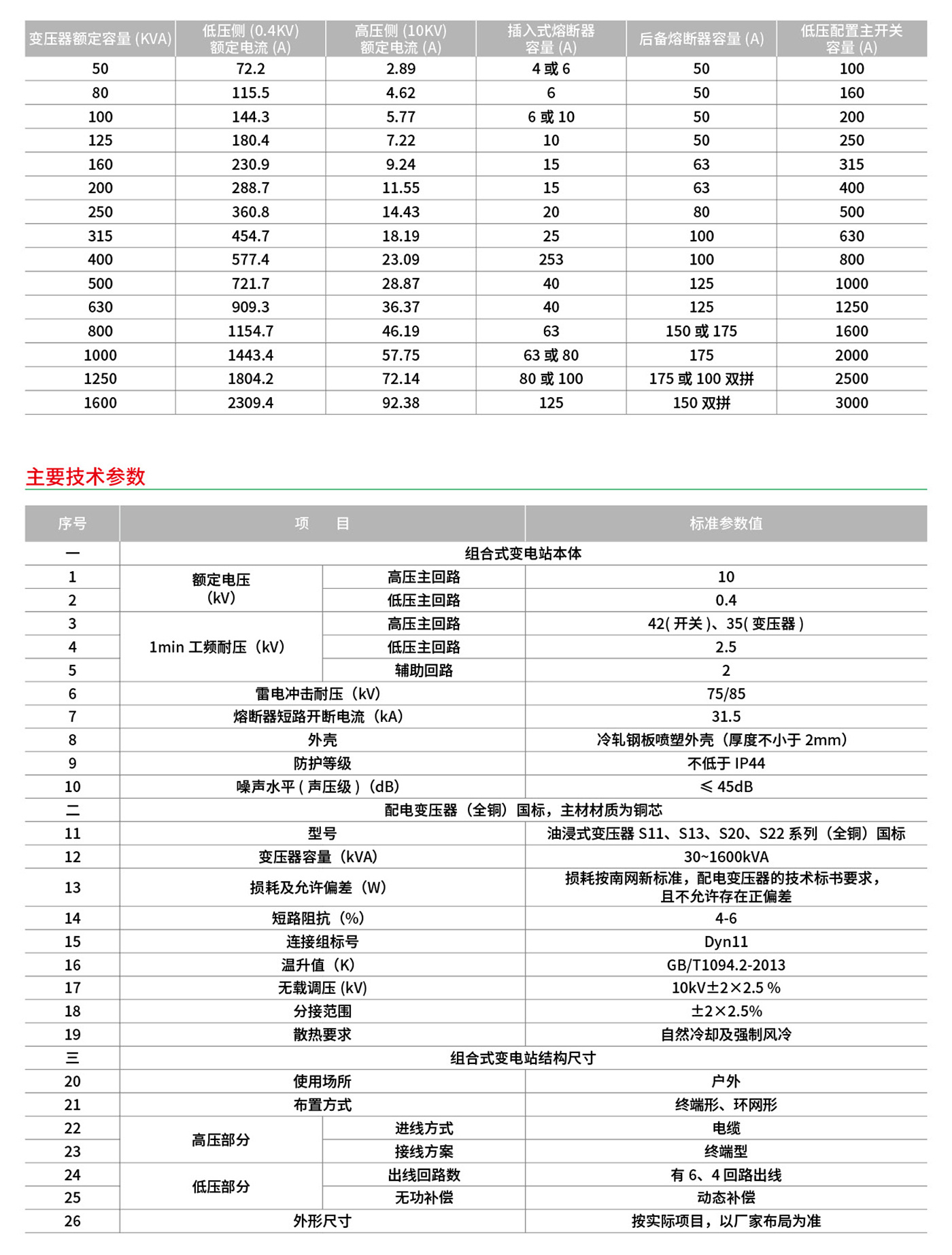

技术参数

序号 项目 单位 技术参数
1 额定电压 一次侧 KV 6月10日
2 二次侧 KV 0.4
3 额定工作电压 KV 12
4 额定频率 KV 50
5 额定容量 KV 100~1250
6 1分钟工频耐受电压 KV 35
7 雷电冲耐受电压 KV (6~10)±2*2.5%
8 2秒短时耐受电流 KV 12
9 高压后备限流断路器遮断容量 KV 50
10 无载调压
11 环境温度 -20~40
12 允许温升 K 55
