产品描述
产品描述
我公司生产的环氧树脂浇注干式变压器引进国内、外先进技术研制而成，并且在制造中采用先进的工艺措施和严格的质量控制，因而该产品具有损耗低、过负载能力强、抗短路能力高、局部放电量小、耐雷电冲击水平好、抗干裂性能优、可靠性高、运行寿命长、防潮、防霉、防盐雾、阻燃、无污染、体积小、噪声低、重量轻、自动温控等优点。可广泛用于输变电站系统，适合于人口较为集中的高层建筑、商业中心、住宅小区、学校、医院、剧院、车站、船舶、码头、机场等。实验室、博物馆、海上钻井平台、地铁、隧道、石油化工厂、变电站、组合式电站、泵站、供水站等防火要求高、环境潮湿、维护保养较困难的场所都适用。

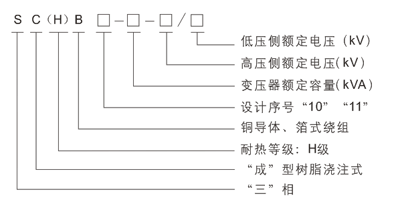

型号
SC(H)11系列干式电力变压器技术数据表
| 额定容量 | 电压 | 联结组标号 | 空载损耗 | 负载损耗 | 空载电流 | 阻抗电压 | ||
| 高压(kV) | 高压分接范围(%) | 低压(kV) | ||||||
| 30 | 6 | ±2×2.5 | 0.4 | Dyn11 | 175 | 710 | 2.5 | 4 |
| 50 | 6.3 | ±5 | Yyn0 | 250 | 1000 | 2 | ||
| 63 | 6.6 | 290 | 1180 | 1.8 | ||||
| 80 | 10 | 340 | 1380 | 1.5 | ||||
| 100 | 10.5 | 380 | 1570 | 1.4 | ||||
| 125 | 11 | 420 | 1850 | 1.3 | ||||
| 160 | 20 | 490 | 2130 | 1.3 | ||||
| 200 | 560 | 2530 | 1.2 | |||||
| 250 | 650 | 2760 | 1.1 | |||||
| 315 | 790 | 3470 | 1 | |||||
| 400 | 880 | 3990 | 1 | |||||
| 500 | 1050 | 4880 | 0.9 | |||||
| 630 | 1210 | 5880 | 0.9 | |||||
| 630 | 1170 | 5960 | 0.9 | 6 | ||||
| 800 | 1370 | 6960 | 0.8 | |||||
| 1000 | 1590 | 8130 | 0.8 | |||||
| 1250 | 1880 | 9690 | 0.7 | |||||
| 1600 | 2210 | 11730 | 0.7 | |||||
| 2000 | 2720 | 14450 | 0.6 | |||||
| 2500 | 3200 | 17170 | 0.6 | |||||
| 1600 | 2210 | 12960 | 0.7 | 8 | ||||
| 2000 | 2720 | 15960 | 0.6 | |||||
| 2500 | 3200 | 18890 | 0.6 | |||||
